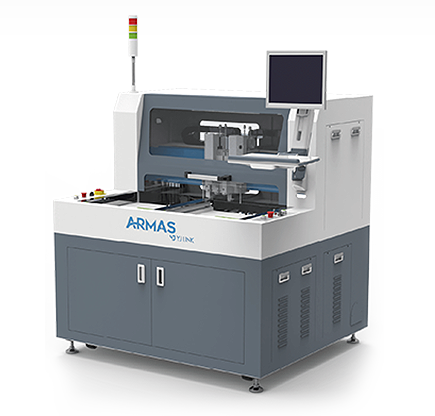

YJ-LINK的核心设备之一的切割机是一种利用Bit切割PCB的设备，已开发出线下/线上两种版本。为了使用户可以根据工作环境选择设备，开发出了Bronze、Silver、Platinum、Multi四种型号的线下切割机。

Switch
Operation by Model
确认铣刀状态
Bit usage cycle setting
Quick JIG Replacement
Auto Bit Replacement
Model Off-line Router In-line Router
Bronze Silver Platinum
组成 1 Spindle / 2JIG tables 2 Spindles / 2JIG tables 2 Spindles / 2JIG tables 另外咨询

主要特征
  • Bit更换周期及破损提示功能
  • 通过VISION摄像机可确认及设定切割区域
  • 另装有集尘器，高效率 除尘功能(下方集尘方式)
  • Platinum Model : X/Z轴轴独立控制，可实现不同Panel Cutting
Operation by Model

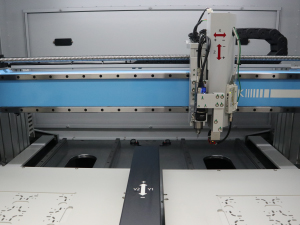

Bronze

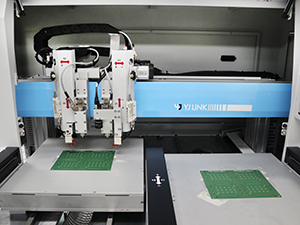

Silver

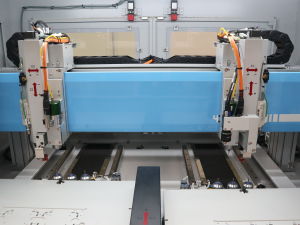

Platinum

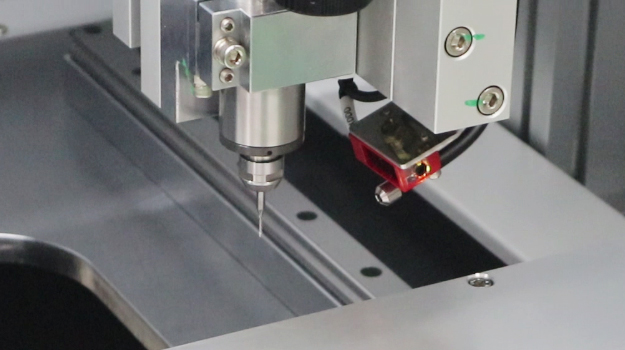

确认铣刀状态

ARMAS所有型号在面板切割初始化及作业前，每次会通过铣刀检测传感器，确认铣刀状态。铣刀有折断或掉落时会感应并报警。

* 可感应的Bit尺寸为Ф 0.8 ~ 4.0 [mm]

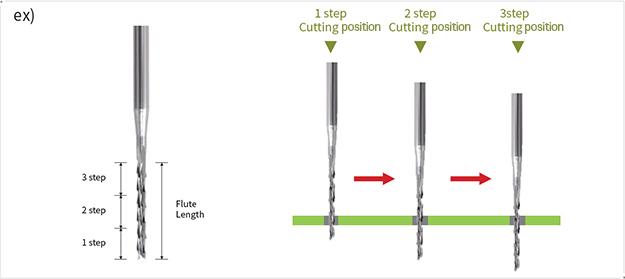

Bit usage cycle setting

可设定Bit的使用周期，一个Bit可使用多次。

Bit使用量以cutting长度来管理，一般根据Flute length的step设定长度，可分为1至3段使用。

根据顾客使用板的特性来设定cutting长度(使用量)，Bit是确认cutting的移动次数 如果超过容量时，z轴自动移动到下一段cutting位置后使用。

Platinum Model
Quick JIG Replacement

ARMAS一般使用的是根据不同型号设计的单独JIG。

特别是Platinum型号，使用了Easy Release杠杆，变更JIG时可向On/Off方向转动杠杆，从而可轻松快速拆卸，提高更换速度。

Platinum Model
Auto Bit Replacement

Platinum型号含有自动更换铣刀的功能。

左/右JIG台上每个各3个，共有6个存放铣刀的Cradle，并可提前将铣刀插在这里。使用中的铣刀破损或磨损等原因而无法继续使用时，可自动去除铣刀并安装新的铣刀。
